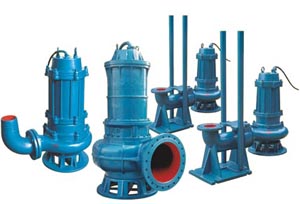

網站首頁 > 產品展示 -- QW(WQ)型潛水排污泵QW(WQ)型潛水排污泵
QW(WQ)型潛水排污泵性能及優點
QW(WQ)型潛水排污泵大流道抗堵塞水力部件設計，設置油室密封監視系統，全自動安全保護控制柜，對泵的運轉進行監控。QW（WQ）型無堵塞潛水排污泵是本司在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點，在排送固體顆粒和長纖維垃圾方面，具有獨特效果。 該系列排污泵水力性能先進、成熟，產品經性能測試，各項指標均符合有關設計要求。
1、 采用獨特的單片或雙片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、 機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3、 整體結構緊湊、體積小、噪音小、節能效果顯著，檢修方便、無需建泵房，潛入水中即可工作，大大減少工程造價。
4、 該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、 可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
6、 浮球開關可根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、 WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、 能夠在全揚程內使用，而保證電機不會過載。
9、 有兩種不同的安裝方式，固定式自動耦合安裝系統，移動自由安裝。
QW(WQ)型潛水排污泵應用范圍
適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送顆粒的污水污物。
QW(WQ)型潛水排污泵型號意義：
100 QW（WQ） 100-15-7.5 PB
100 – 出口直徑 (mm)
WQ(QW)– 潛水排污泵
100 – 額定流量 (m3/h)
15 – 額定揚程 (m)
7.5 – 電機額定功率 (Kw)
P – 不銹鋼
B – 防爆
QW(WQ)型潛水排污泵技術參數
溫度范圍：-15~+60℃
工作壓力：≤1.0Mpa
QW(WQ)型潛水排污泵性能參數表
|
型 號 |
口 徑 (mm) |
流 量 (m3/h) |
揚 程 (m) |
功 率 (kw) |
轉 速 (r/min) |
效 率 (%) |
| QW25-8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
| QW32-12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
| QW40-15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
| QW40-15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
| QW50-20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
| QW50-10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
| QW50-20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
| QW50-15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
| QW50-18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
| QW50-25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
| QW50-20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
| QW65-25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
| QW65-37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
| QW65-25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
| QW65-30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
| QW65-35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
| QW65-35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
| QW80-40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
| QW80-43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
| QW80-40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
| QW80-65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
| QW100-80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
| QW100-110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
| QW100-100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
| QW100-85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
| QW100-100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
| QW100-100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
| QW100-100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
| QW125-130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
| QW120-130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
| QW150-145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
| QW150-180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
| QW150-180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
| QW150-180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
| QW150-130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
| QW150-180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
| QW150-200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
| QW200-300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
| QW200-250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
| QW200-400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
| QW200-400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
| QW200-250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
| QW200-300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
| QW200-250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
| QW200-350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
| QW200-400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
| QW250-600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
| QW250-600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
| QW250-600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
| QW250-600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
| QW250-600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
| QW300-800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
| QW300-500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
| QW300-800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
| QW300-600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
| QW300-800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
| QW300-950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
| QW300-1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
| QW350-1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
| QW350-1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
| QW350-1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
| QW350-1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
| QW350-1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
| QW400-1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
| QW400-2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
| QW400-1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
| QW400-1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
| QW400-1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
| QW400-1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
| QW500-2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
| QW500-2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
| QW500-2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
| QW500-2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
__________________________________________________________________
小貼士1：此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
小貼士2：不得將泵長期處于低揚程狀態下運行，以防超載而燒壞電機。
小貼士3：切不可將電纜線起吊或懸掛水泵。
小貼士4：常規狀態下每使用300-500小時應加注或更換油室中機油（10-30#機油），提高機械密封的使用壽命。泵常規運行3000小時后，需對泵進行拆檢保養，必要時更換不宜再用的易損件。
小貼士5：客戶配自動耦合裝置時，需確定導軌的長度（標準長度為3M）。
———————————————————————————
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正�，F(xiàn)象。
